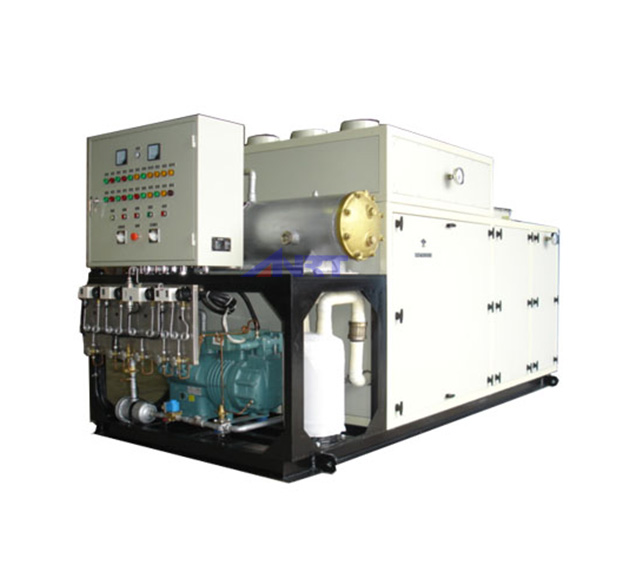

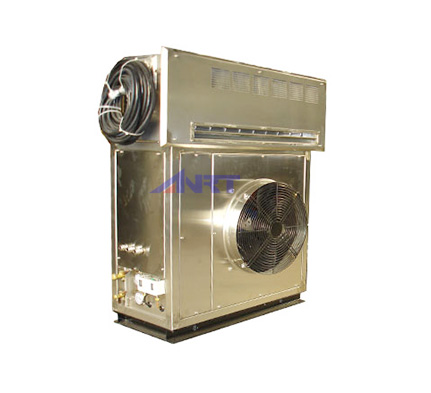

舰船用冷水机组系用以提供船舶舱室空调系列制冷装置及特殊设备需用的低温水,具有设计新颖、操作昂便、运行稳定、稳定可靠、维护保养便利等特点,广泛用于各种类型客船、货船、舰艇及海上石油平台等场所。
舰船用冷水机组系用以提供船舶舱室空调系列制冷装置及特殊设备需用的低温水,具有设计新颖、操作昂便、运行稳定、稳定可靠、维护保养便利等特点,广泛用于各种类型客船、货船、舰艇及海上石油平台等场所。

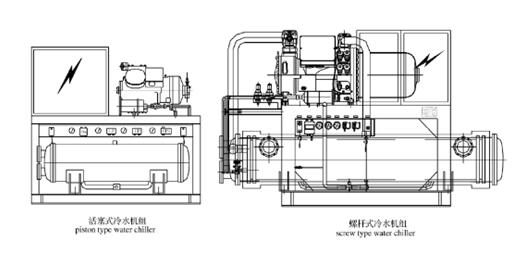

主要由压缩机、冷凝器、干式蒸发器、热力膨胀阀等组成
选用品牌制冷压缩机
关键控制元器件选用进口名牌产品
冷凝器采用抗腐蚀能力强的HAL77-2或BFe10-1-1或BFe30-1-1传热管;并采用特殊结构,有效防止船舶摇摆产生的断流。
出厂前已经过压力试验、真空试验及运转试验
只需安装后接上水管及接通电源即可投入使用
设计、制造、验收均按“ccs”规范及“舰规”等有关标准执行
可根据用户需要设计制造特殊规格的本系列产品
型号项目 | BATF-12 | BATF-23 | BATF-35 | BATF-46 | BATF-58 | BATF-70- | BATF-82 | ||
制冷量 | KW | 11.6 | 23 | 35 | 46 | 58 | 70 | 82 | |
制冷介质 | R22(R134a,R404A,R407C) | ||||||||
电源 | 主电路 | AC 380V 3ɸ 50HZ/AC 440V 3ɸ60Hz | |||||||
控制电路 | AC 220V 1ɸ 50HZ/AC 440V 1ɸ60Hz | ||||||||
保护装置 | 氟高压,氟低压,断水,缺相,过载,阀门 | ||||||||
压缩机 | 形式 | 全封闭或半封闭压缩机 | |||||||
能量调节 | % | / | 0,50,100(或0,66,100) | ||||||
电机功率 | kW | 4.2 | 6.6 | 9 | 15 | 19 | 22 | 24 | |
冷凝器 | 型式 | 卧式壳管式 | |||||||
进水温度 | ˚C | ≤32 | |||||||
水流量 | m³/h | 3 | 7 | 10 | 13.5 | 17 | 20 | 23 | |
水压损失 | kPa | ≤50 | ≤70 | ||||||
干式蒸发器 | 型式 | 卧式壳管式 | |||||||
进出水温度 | ˚C | 12/7 | |||||||
冷冻水流量 | m³/h | 2 | 4 | 6 | 8 | 10 | 12 | 14 | |
水压损失 | kPa | ≤60 | |||||||
重量 | Kg | ~600 | ~800 | ~950 | ~1150 | ~1350 | ~1500 | ~1600 |
型号 项目 | BATF-93 | BATF-105 | BATF-116 | BATF-140 | BATF-151 | BATF-175 | BATF-210 | ||
制冷量 | Kw | 93 | 105 | 116 | 140 | 151 | 175 | 210 | |
制冷介质 | R22(R134a,R404A,R407C) | ||||||||
电源 | 主电路 | AC 380V 3ɸ 50HZ/AC 440V 3ɸ60Hz | |||||||
控制电路 | AC 220V 1ɸ 50HZ/AC 440V 1ɸ60Hz | ||||||||
保护装置 | 氟高压,氟低压,断水,缺相,过载,阀门 | ||||||||
压缩机 | 型式 | 半封闭活塞式或螺杆式 | |||||||
能量调节 | % | 0,50,100(或0,66,100) | 0,50,75,100(或0,50,66,100) | ||||||
电机功率 | Kw | 26 | 30 | 37 | 2x22 | 2x24 | 2x26 | 2x30 | |
冷凝器 | 型式 | 卧式壳管式 | |||||||
进水温度 | ˚C | ≤32 | |||||||
水流量 | m³/h | 26 | 30 | 35 | 40 | 42 | 50 | 60 | |
水压损失 | kPa | ≤80 | |||||||
干式蒸发器 | 型式 | 卧式壳管式 | |||||||
进出水温度 | ˚C | 12/7 | |||||||
冷冻水流量 | m³/h | 16 | 18 | 20 | 24 | 26 | 30 | 36 | |
水压损失 | kPa | ≤100 | |||||||
重量 | Kg | ~1800 | ~2000 | ~2200 | ~2400 | ~2600 | ~3000 | ~3200 |
型号 项目 | BATF-230 | BATF-290 | BATF-300 | BATF-350 | BATF-560 | BATF-615 | BATF-800 | BATF-1050 | BATF-1180 | ||
制冷量 | Kw | 230 | 290 | 300 | 350 | 560 | 615 | 800 | 1050 | 1180 | |
新冷介质 | R22(R134a,R404A,R407C) | ||||||||||
电源 | 主电路 | AC 380V 3ɸ 50HZ/AC 440V 3ɸ60Hz | |||||||||
控制电路 | AC 220V 1ɸ 50HZ/AC 440V 1ɸ60Hz | ||||||||||
保护装置 | 氟高压,氟低压,断水,缺相,过载,阀门 | ||||||||||
压缩机 | 型式 | 半封闭活塞式或螺杆式 | |||||||||
能量调节 | % | 0,50,75,100 | |||||||||
电机功率 | Kw | 66 | 81 | 90 | 105 | 150 | 176 | 264 | 2x130 | 2x146 | |
冷凝器 | 型式 | 卧式壳管式 | |||||||||
进水温度 | ˚C | ≤32 | |||||||||
水流量 | m³/h | 65 | 80 | 83 | 100 | 150 | 160 | 220 | 300 | 310 | |
水压损失 | kPa | ≤80 | |||||||||
干式蒸发器 | 型式 | 卧式壳管式 | |||||||||
进出水温度 | ˚C | 12/7 | |||||||||
冷冻水流量 | m³/h | 40 | 50 | 52 | 60 | 96 | 106 | 137.6 | 180 | 203 | |
水压损失 | kPa | ≤100 | |||||||||
重量 | Kg | ~3000 | ~3200 | ~3200 | ~3500 | ~4800 | ~5000 | ~6000 | ~9400 | ~9600 |

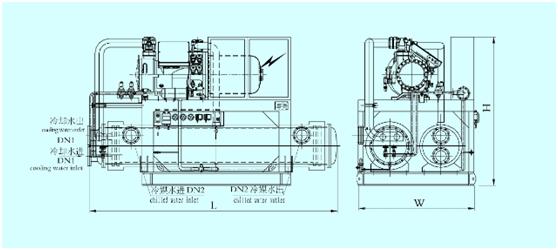

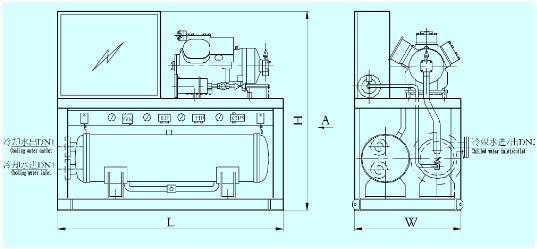

外形尺寸 | |||||||
型号 | BATF-12 | BATF-23 | BATF-35 | BATF-46 | BATF-58 | BATF-70 | BATF-82 |
L | 1200 | 1400 | 1400 | 1650 | 1800 | 1800 | 1800 |
W | 500 | 600 | 700 | 850 | 850 | 950 | 950 |
H | 1200 | 1450 | 1500 | 1500 | 1500 | 1600 | 1600 |
DN1 | DN25 | DN32 | DN40 | DN40 | DN50 | DN65 | DN65 |
DN2 | DN25 | DN32 | DN40 | DN50 | DN50 | DN65 | DN65 |
外形尺寸 | |||||||
型号 | BATF-93 | BATF-105 | BATF-116 | BATF-140 | BATF-151 | BATF-175 | BATF-210 |
L | 1900 | 2000 | 2100 | 2100 | 2500 | 2650 | 2800 |
W | 1100 | 1100 | 1150 | 1100 | 1400 | 1400 | 1400 |
H | 1600 | 1600 | 1600 | 1750 | 1750 | 1800 | 1800 |
DN1 | DN65 | DN65 | DN65 | 2-DN50 | 2-DN65 | 2-DN65 | 2-DN65 |
DN2 | DN80 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 |
