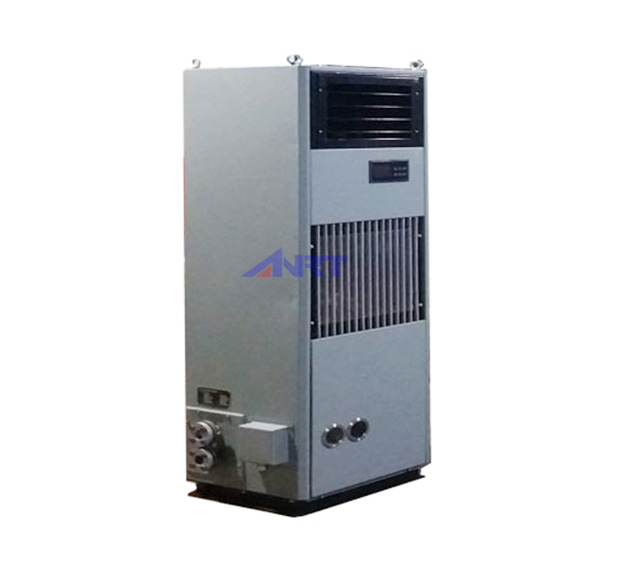

防爆舰船用立柜式空调机系对船舶舱室内空气进行直接处理的制冷装置,具有设计新颖、操作方便、运行稳定,可靠、维护保养便利等特点,广泛用于各种类型客船、货船、舰艇及海上石油平台等场所。
防爆舰船用立柜式空调机系对船舶舱室内空气进行直接处理的制冷装置,具有设计新颖、操作方便、运行稳定,可靠、维护保养便利等特点,广泛用于各种类型客船、货船、舰艇及海上石油平台等场所。
主要由压缩机、冷凝器、直接式蒸发器、风机等组成
选用进门品牌全封闭制冷压缩机
关键控制元件选用进口名牌产品
冷凝器采用抗腐蚀能力强的HAL77-2或BFe 30-1-1传热管ua采用特殊结构,有效防止船舶摇摆产生的断流
出厂前已经经过压力试验、真空试验及运转动作试验
只需安装后接上必须的管路及接通电源即可投入使用
设计、制造、验收均按“CCS”规范及”舰规“等有关标准执行
可根据用户需要设计制造特殊规格的本系列产品
BATF型防爆舰船用立柜式空调机 | ||||||||
型号项目 | BATF-2A | BATF-3A | BATF-4A | BATF-5A | BATF-6A | BATF-7A | ||
制冷能量 | kW | 2.32 | 3.49 | 4.65 | 5.81 | 6.89 | 8.2 | |
10³kcal/h | 2 | 3 | 4 | 5 | 6 | 7 | ||
加热能量 | kW | 1.2 | 1.8 | 2.4 | 3 | 3.6 | 4.2 | |
10³kcal/h | 1 | 1.5 | 2 | 2.5 | 3 | 3.65 | ||
制冷介质 | R407C | |||||||
加热形式 | 不锈钢翅片电加热或光管 | |||||||
电源 | 主电路 | AC 220V 1¢ 50Hz/AC 220V 1¢60Hz | AC 380V 3¢ 50Hz/AC 440V 3¢60Hz | |||||
控制电路 | AC 220V 1¢ 50Hz/AC 220V 1¢60Hz | |||||||
安全保护装置 | 氟高压、氟低压、断水、缺相、过载、易熔塞 | |||||||
压缩机 | 型式Type | 全封闭 | ||||||
电机功率 | kW | 1.4 | 1.4 | 1.8 | 1.5 | 1.8 | 2.1 | |
冷凝器 | 型式Type | 卧式壳管式,只有高效冷凝贮液作用 | ||||||
进水温度 | ℃ | ≤32 | ||||||
水流量 | m³/h | 1.5 | 1.5 | 2.5 | 2.5 | 2.5 | 2.6 | |
水压损失 | kPa | ≤30 | ||||||
进出水口径 | mm | DN25 | DN25 | DN25 | DN25 | DN25 | DN25 | |
蒸发器型式 | 铜管铜(铝)套片 | |||||||
风机 | 型式Type | 低噪音离心风机 | ||||||
风量 | m³/h | 400 | 600 | 800 | 1000 | 1200 | 1400 | |
电机功率 | W | 40 | 40 | 40 | 40 | 40 | 90 | |
风机变速 | 高、中、低 | |||||||
噪音 | dB(A) | ≤54 | ≤55 | ≤57 | ≤60 | ≤60 | ≤62 | |

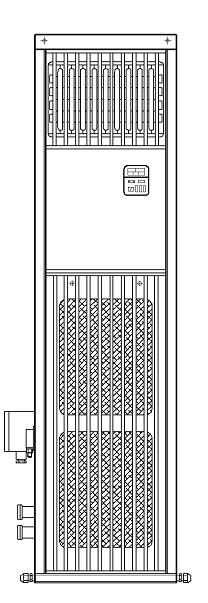

外形尺寸 | 长 | mm | 466 | 466 | 466 | 600 | 600 | 700 |
宽 | mm | 440 | 440 | 440 | 440 | 440 | 440 | |
高 | mm | 1750 | 1750 | 1750 | 1750 | 1750 | 1750 | |
重量 | kg | 170 | 172 | 182 | 190 | 206 | 230 | |
☆表中所列制冷量工作条件:冷凝温度40℃,蒸发温度-25℃ | ||||||||
☆电制可根据用户需求进行设计 | ||||||||
☆用户如有风压、低噪声要求可特殊设计。 | ||||||||
☆ 表中所列技术参数对应制冷剂为R407C,如采用其它制冷剂相应技术参数将稍有改变。 |
BATF型防爆舰船用立柜式空调机 | |||||||
型号 项目 | BATF-8A | BATF-10A | BATF-12A | BATF-15A | BATF-8A | ||
制冷能量 | kW | 9.3 | 11.63 | 13.95 | 17.44 | 23.26 | |
10³kcal/h | 8 | 10 | 12 | 15 | 20 | ||
加热能量 | kW | 4.8 | 6 | 7.2 | 9 | 12 | |
10³kcal/h | 4.1 | 5.1 | 6.2 | 7.7 | 10.3 | ||
制冷介质 | R407C | ||||||
加热形式 | 不锈钢翅片电加热或光管 | ||||||
电源 | 丰电路 | AC 380V 3¢ 50Hz/AC 440V 3¢60Hz | |||||
控制电路 | AC 220V 1¢ 50Hz/AC 220V 1¢60Hz | ||||||
保护装置 | 氟高压、氟低压、断水、超温、缺相、过载、易熔塞 | ||||||
压缩机 | 型式Type | 全封闭 | |||||
电机功率kW | 2.3 | 2.5 | 3.3 | 3.9 | 5.5 | ||
冷凝器 | 型式Type | 卧式壳管式、具有冷凝贮液作用 | |||||
进水温度 | ℃ | ≤32 | |||||
水流量 | m³/h | 3 | 3.7 | 4.4 | 5.5 | 6.5 | |
水压损失 | kPa | ≤30 | |||||
进出水口径 | mm | DN25 | DN25 | DN25 | DN25 | DN32 | |
蒸发器型式 | 铜管铜(铝)套片 | ||||||
风机 | 型式Type | 低噪音离心风机 | |||||
风量 | m³/h | 1600 | 2000 | 2400 | 3000 | 4000 | |
电机功率 | W | 90 | 90 | 90 | 90×2 | 90×2 | |
风机变速 | 高、中、低 | ||||||
噪音 | dB(A) | ≤62 | 4≤64 | ≤65 | ≤68 | ≤68 | |
外形尺寸 | 长 | mm | 700 | 800 | 900 | 1200 | 1500 |
宽 | mm | 440 | 440 | 440 | 440 | 500 | |
高 | mm | 1750 | 1750 | 1783 | 1783 | 1783 | |
重量 | kg | 236 | 254 | 283 | 296 | 386 | |
☆表中所列制冷量工作条件:冷凝温度40℃,蒸发温度5℃。 | |||||||
☆电制可根据用户需求进行设计。 | |||||||
☆用户如有风压、低噪声要求可特殊设计。 | |||||||
☆ 表中所列技术参数对应制冷剂为R407C,如采用其它制冷剂相应技术参数将稍有改变。 |
